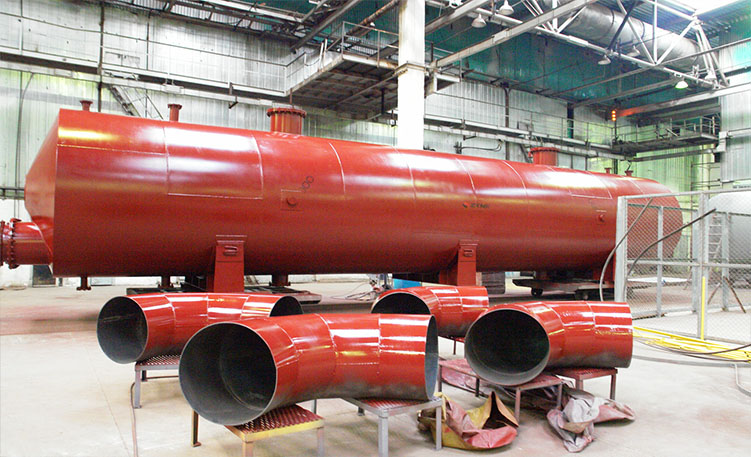

Водогрейная установка

Водогрейная установка ВГУ - 200 предназначена для нагрева технической воды не менее + 90⁰С, с часовым расходом газа 80 - 90 м^З/час.

Технические данные :

• Наименование показателя - Норма;
• Номинальная теплопроизводительность, 0,63 -1,26МВт;
• Объем рабочей емкости (корпуса) - 200м³;
• Часовой расход воды, м³/час - 24 (80...90 при снижении температуры нагрева), Избыточное давление воды в корпусе, МПа (кгс/см²) - 0,04 (0,4);
• Вид топлива - попутный и природный газ с теплотой сгорания - 35-60 МДж/м³, Максимальная температура воды на выходе из установки, 95^АС;
• Минимальная температура воды перед началом нагрева, 16^АС;
• Минимальная температура уходящих газов 220^АС;
• Объем топочной камеры - 15,9 м³;
• Номинальное разрежение в конце топки не менее - 300Па(30кгс/м);
• Масса установки - 44,2т.;
• Масса металлических частей установки не более - 45т:
  • габаритные размеры, м;
  • длина - 28;
  • ширина - 3,5;
  • высота 3,7;
  • высота без дымовой трубы - 4,5;
  • продолжительность рабочего цикла, ч, - 13;
  • коэффициент полезного действия (КПД),%, - 74.
